    KunTai 服务器RAID卡驱动编译总结

    一、现网描述

    1.1 环境描述

    设备型号：KunTai

    主板型号：S920S00

    RAID卡型号：RAID-3408iMR_3416iMR_3508_3516_3908_3916-megaraid_sas


    二、故障描述

    2.1 故障现象

    客户安装操作系统时无法识别到硬盘，无法安装。


    三、问题分析

    3.1 排查思路

    1. 查看BMC或BIOS存储管理，客户是否有配置RAID阵列，或者RAID卡模式和硬盘状态是否为JBOD，否则也无法识别到硬盘；


    3.2原因分析

    客户安装的操作系统内不含设备现在安装的RAID卡驱动，所以无法识别到硬盘。


    四、问题解决

    4.1解决办法

    获取源码和客户镜像文件（系统版本与内核版本需一致），在测试机中安装系统并手动编译相关驱动，顺利获得Linux dd在安装系统时挂载即可解决。

    以NeoKylin ServerV7.0U6系统为例：

    4.1.1前期准备

    （1）安装NeoKylin Server V7.0 U6 for ARM 操作系统


    （2）下载驱动源码包

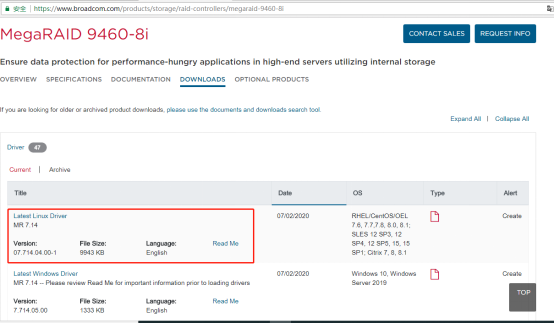

    驱动源码包下载地址如下：

    http://www.broadcom.com/products/storage/raid-controllers/megaraid-9460-8i


     （3）下载storcli64 工具

    4.1.2 raid 卡驱动编译

     （1）配置安装源

    注意：若全安装系统，无需配置安装源即可源码编译 ；若不全安装系统则需要配置一下组件

    步骤1  虚拟光驱挂载OS镜像

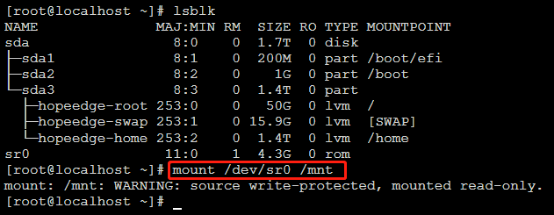

    步骤2  OS下挂载虚拟光驱，执行如下命令：

    mount /dev/sr0 /mnt

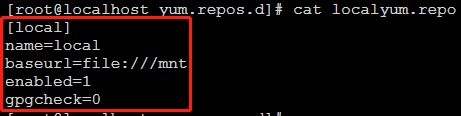

    步骤3  创建yum本地源配置文件

    创建本地源文件：vi /etc/yum.repos.d/localyum.repo

    配置内容：

    [local]

    name=local

    baseurl=file:///mnt

    enabled=1

    gpgcheck=0


    （2）安装组件

    a)  安装rpm-build：yum install rpm-build

    b)  安装createrepo：yum install createrepo

    c)  安装mkisofs：yum install mkisofs

    d)  安装kernel-devel：yum install kernel-devel  e)  安装gcc：yum install gcc

    （3）上传源码包

     使用压缩包下的kmod_srpm路径的源码包kmod-megaraid_sas-07.714.04.00-1.src.rpm：


    将驱动编译源码包kmod-megaraid_sas-07.714.04.00-1.src.rpm上传至操作系统root目录

    （4）编译驱动

     步骤一：安装src.rpm包，并进入SPEC目录下

    执行命令：rpm -ivh kmod-megaraid_sas-07.714.04.00-1.src.rpm

    进入SPEC路径：cd /root/rpmbuild/SPECS//

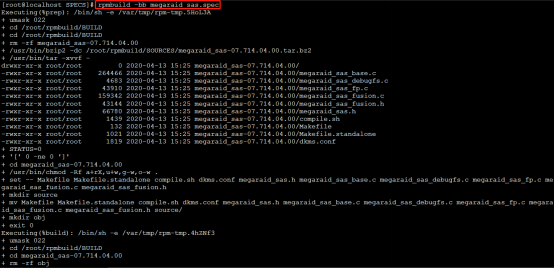

    步骤二：rpmbuild  spec文件

    执行命令：rpmbuild -bb megaraid_sas.spec



    步骤三：进入编译好的驱动路径：

    cd /root/rpmbuild/RPMS/aarch64/

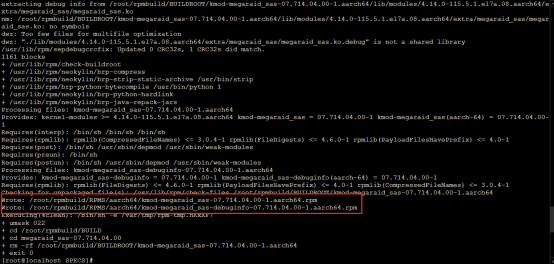

           下图所示的kmod-megaraid_sas-07.714.04.00-1.aarch64.rpm就是编译好的驱动文件


    步骤四：将编译好的驱动文件重命名为对应OS版本的名称：_ NeoKylinV7.0按需更改

    执行指令：mv kmod-megaraid_sas-07.714.04.00-1.aarch64.rpm kmod-megaraid_sas- 07.714.04.00_NeoKylinV7.0-1.aarch64.rpm


    （5）制作dd.iso

    步骤1  执行.mkdir -p /home/update_disk_tmp/{disk,rpms/aarch64,images}

    touch /home/update_disk_tmp/disk/rhdd3


    步骤2  执行  vi /home/update_disk_tmp/disk/rhdd3，写入以下字段

    Driver Update Disk version 3

    步骤3  将编译生成的rpm复制到/home/update_disk_tmp/rpms/aarch64/下

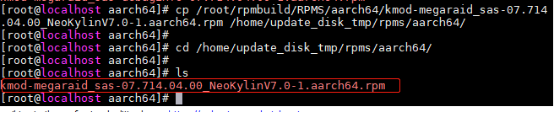

    cp /root/rpmbuild/RPMS/aarch64/kmod-megaraid_sas-07.714.04.00_NeoKylinV7.0- 1.aarch64.rpm /home/update_disk_tmp/rpms/aarch64/

    cd /home/update_disk_tmp/rpms/aarch64/


    步骤4  生成repomd.xml校验文件

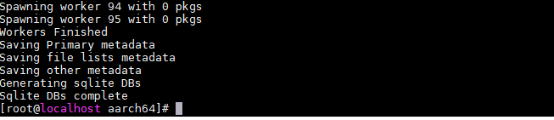

    createrepo --pretty /home/update_disk_tmp/rpms/aarch64/



    rm -rf /home/update_disk_tmp/disk/rpms

    cp -ax /home/update_disk_tmp/rpms /home/update_disk_tmp/disk/rpms

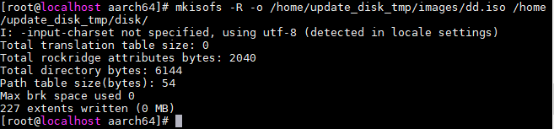

    步骤5  生成dd.iso

    mkisofs -R -o /home/update_disk_tmp/images/dd.iso /home/update_disk_tmp/disk/


    生成的dd.iso在images目录下


    4.1.3驱动安装

    （1）安装驱动

    执行命令安装驱动：

    rpm -ivh kmod-megaraid_sas-07.714.04.00_NeoKylinV7.0-1.aarch64.rpm


    （2）系统重启查询驱动版本

    系统重启，再次查看目标驱动，目标版本为07.714.04.00  在命令行下输入命令

    a)  ./storcli64_ arm /c0 show

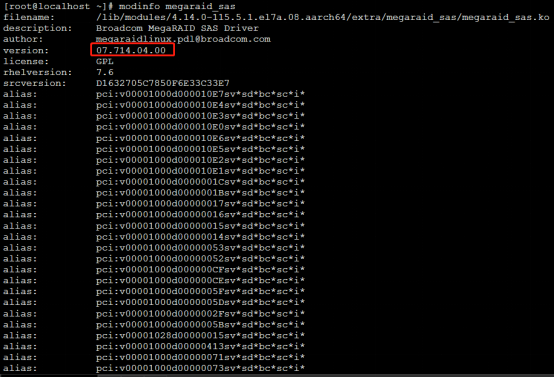

           b)  modinfo megaraid_sas
           查询驱动版本


    （3）使用dd.iso 加载驱动安装系统

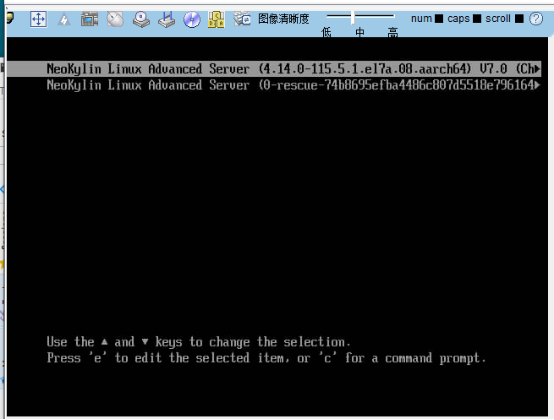

     步骤1  进入安装起始界面，默认选择第一项  ，然后按“e”

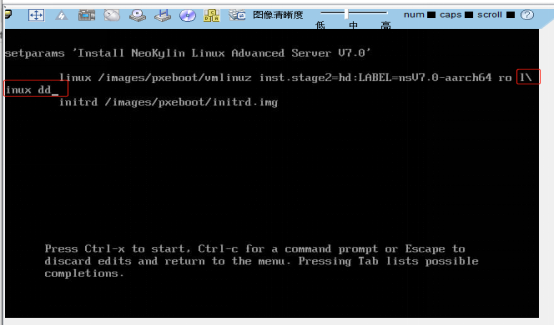

    步骤2  如下图选择在linux行末添加“linux dud=1”，然后按“Ctrl+x”启动


    步骤3  加载驱动

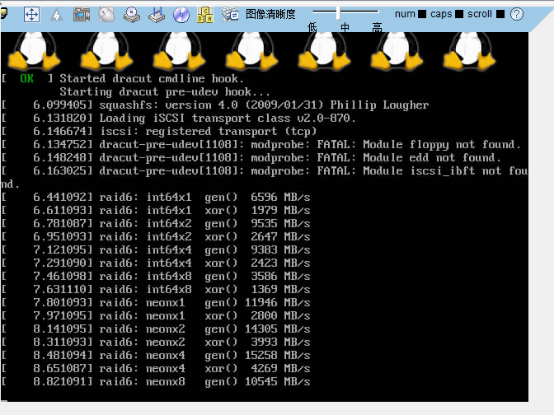

    在如下图界面,如加载iso格式驱动，需要先弹出系统镜像，然后再插入驱动iso，然后选择 OK回车

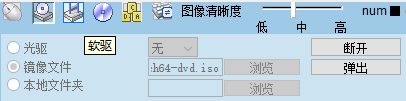

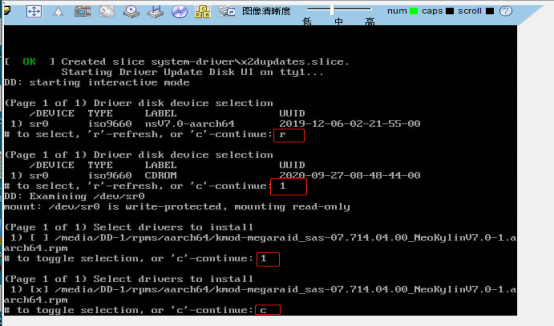

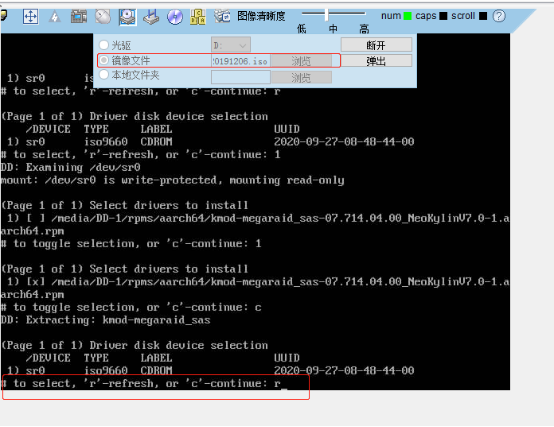

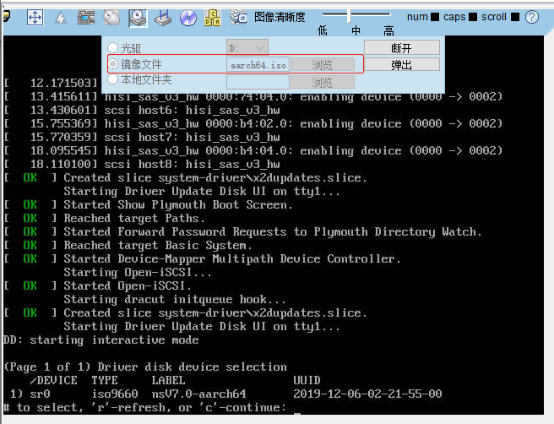

     步骤4  虚拟光驱弹出系统镜像，根据服务器实际配置，插入RAID卡驱动ISO，输入“r”回车 刷新，再输入“1”回车，可看到挂载的驱动镜像，输入“1”回车选择驱动，再输入“c”回车加载驱动。

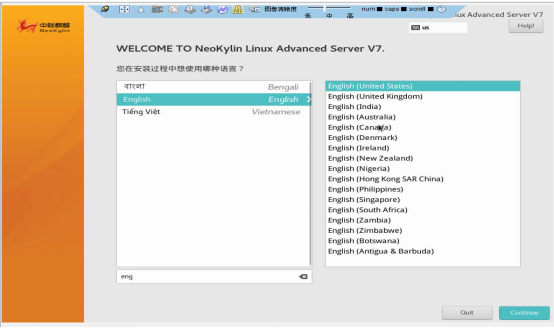

    步骤5  虚拟光驱弹出驱动镜像，插入NeoKylinV7.6系统ISO，输入“C”进入系统.


    进入系统

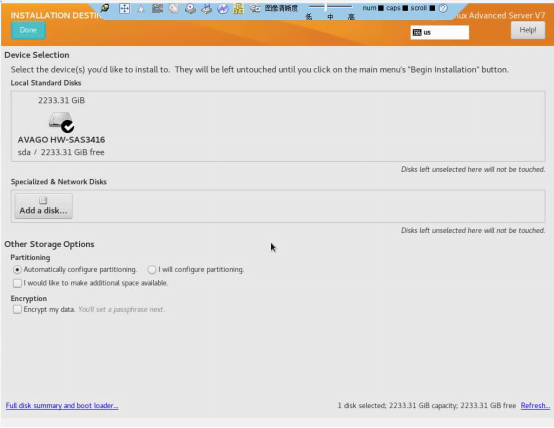

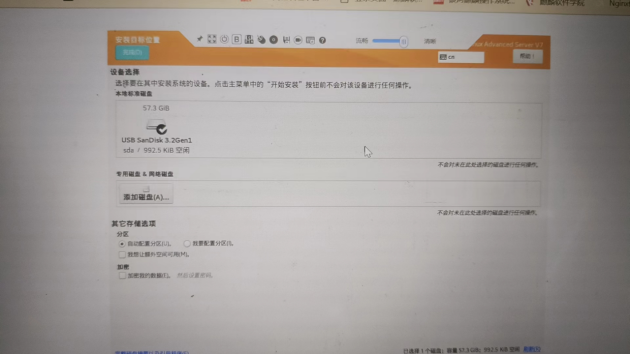

    步骤6  识别到硬盘后，按照自己的实际需要进安装。


    4.2分析总结

    考虑到该款硬盘不在兼容性列表内，影响风扇调速，存在过温等较大的风险，建议客户更换成在兼容性列表内的硬盘。
